Co to jest pas grzewczy zbiornika i jak działa? Kompletny przewodnik przemysłowy

A pas grzewczy zbiornika to elastyczny, zasilany elektrycznie element grzejny, który owija się wokół zewnętrznej części zbiornika, bębna lub pojemnika w celu utrzymania lub podniesienia temperatury zawartości — zapobiegając krzepnięciu lepkich płynów, chroniąc materiały wrażliwe na temperaturę przed zamarzaniem i zapewniając spójne warunki procesu bez konieczności usuwania lub przenoszenia zawartości. Stosowane w przemyśle naftowym i gazowym, przetwórstwie chemicznym, produkcji żywności i uzdatnianiu wody, taśmy grzewcze zbiorników dostarczają ukierunkowaną energię cieplną bezpośrednio przez ścianę zbiornika, przy gęstości watów zwykle w zakresie od 0,5 do 5 W/cal², w zależności od wymagań aplikacji.

Jak działa pas grzewczy zbiornika? Podstawowy mechanizm

Pas grzewczy zbiornika działa poprzez przekształcanie energii elektrycznej w energię cieplną za pomocą oporowych elementów grzejnych osadzonych w elastycznym płaszczu izolacyjnym, a następnie przekazywanie tego ciepła poprzez bezpośredni kontakt z powierzchnią zbiornika i do jego zawartości.

Zasada działania jest prosta: gdy prąd przemienny lub stały przepływa przez drut oporowy lub element foliowy wewnątrz paska, opór elektryczny wytwarza ciepło — zjawisko regulowane przez prawo Joule'a (P = I²R). Ciepło to przenosi się przewodząco przez powierzchnię styku paska do ścianki zbiornika, a następnie do płynu lub materiału znajdującego się wewnątrz.

Najbardziej industrialny pasy grzewcze zbiorników składają się z czterech warstw funkcjonalnych:

• Warstwa elementu grzejnego: Rdzeń rezystancyjny — zwykle drut nichromowy (NiCr), taśma grzewcza z włókna węglowego lub elementy z folii trawionej — który po włączeniu zasilania generuje ciepło. Rezystancja elementu jest kalibrowana podczas produkcji w celu uzyskania określonej gęstości watów na aktywnej powierzchni paska.
• Wewnętrzna warstwa kontaktowa: Materiał przewodzący ciepło i izolujący elektrycznie (zwykle kauczuk silikonowy lub PTFE), który maksymalizuje przenoszenie ciepła do powierzchni zbiornika, jednocześnie zapobiegając ciągłości elektrycznej pomiędzy elementem a zbiornikiem.
• Zewnętrzna kurtka ocieplająca: Izolacja z włókna szklanego, pianki silikonowej lub wełny mineralnej, która minimalizuje straty ciepła do otoczenia, poprawiając efektywność energetyczną poprzez kierowanie większości generowanego ciepła do wewnątrz, w stronę zbiornika.
• Ochronna powłoka zewnętrzna: Trwała osłona z tkanego włókna szklanego, oplotu ze stali nierdzewnej lub gumy silikonowej odpornej na wysoką temperaturę, chroniąca zespół przed uszkodzeniami mechanicznymi, chemikaliami i wnikaniem wilgoci.

Sterowanie temperaturą odbywa się za pomocą zintegrowanego lub zewnętrznego termostatu, który cyklicznie włącza i wyłącza taśmę, aby utrzymać zadaną temperaturę docelową. Zaawansowane systemy wykorzystują regulatory PID (proporcjonalno-całkująco-różniczkujące), które w sposób ciągły modulują moc wyjściową, utrzymując temperaturę w zakresie ±1–2°C wartości zadanej, nawet przy zmiennych warunkach otoczenia.

Rodzaje pasów grzewczych zbiorników: który projekt pasuje do Twojego zastosowania?

Taśmy grzewcze zbiorników produkowane są w kilku różnych konstrukcjach, z których każda jest zoptymalizowana pod kątem określonych zakresów temperatur, geometrii zbiornika i środowisk instalacji.

1. Pasy grzewcze z gumy silikonowej

Pasy grzewcze zbiorników z gumy silikonowej są najczęściej stosowanym typem w ogólnych zastosowaniach przemysłowych i laboratoryjnych. Składają się z elementów z trawionej folii lub drutu oporowego zamkniętych pomiędzy warstwami wysokiej jakości gumy silikonowej. Kluczowe zalety to doskonała elastyczność (dopasowanie się ściśle do cylindrycznych, stożkowych lub nieregularnych powierzchni zbiorników), odporność na temperatury od -60°C do 230°C oraz wrodzona odporność na wilgoć, ozon i wiele substancji chemicznych. Standardowe gęstości watów wahają się od 0,3 do 2,5 W/cm² . Pasy silikonowe są dostępne w standardowych rozmiarach dla typowych średnic bębnów i IBC (pośrednich kontenerów do przewozu luzem), a także w niestandardowych konfiguracjach dla zbiorników niestandardowych.

2. Pasy grzejne z drutem oporowym izolowanym włóknem szklanym

Pasy te wykorzystują drut oporowy nichromowy lub kanthal wpleciony lub nawinięty na nośnik z tkaniny z włókna szklanego, a następnie pokryty dodatkowymi warstwami izolacyjnymi. Są przeznaczone do pracy w wyższych temperaturach – praca ciągła do 450°C w wersjach przemysłowych – dzięki czemu nadają się do zastosowań związanych ze smołą, bitumem, żywicą i ciężką ropą naftową, gdzie guma silikonowa byłaby przeciążona termicznie. Kompromis polega na zmniejszonej elastyczności w porównaniu z paskami silikonowymi; pasy z włókna szklanego lepiej nadają się do stałych zbiorników cylindrycznych, gdzie pas można napiąć i zabezpieczyć na stałe.

3. Grzejniki taśmowe z izolacją mineralną (MI).

Opaski grzewcze zbiorników z izolacją mineralną wykorzystują element z drutu oporowego otoczony sprasowanym proszkiem tlenku magnezu (MgO) wewnątrz osłony ze stali nierdzewnej — konstrukcja zapożyczona z przemysłowych grzałek zanurzeniowych. Dzięki tej konstrukcji osiągane są najwyższe gęstości mocy (do 8 W/cm² ) i maksymalnych temperaturach (do 700°C), ale poświęca elastyczność. Grzejniki taśmowe MI są półsztywne i przeznaczone do mocowania bezpośrednio na zewnętrznych powierzchniach cylindrycznych zbiorników w zastosowaniach petrochemicznych i procesach wysokotemperaturowych.

4. Samoregulujące pasy grzewcze (technologia PTC)

Samoregulujące (PTC – dodatni współczynnik temperaturowy) taśmy grzejne wykorzystują przewodzący rdzeń polimerowy, którego oporność elektryczna wzrasta wykładniczo wraz ze wzrostem temperatury. Oznacza to, że pas automatycznie zmniejsza moc wyjściową, gdy zbliża się do temperatury docelowej, eliminując ryzyko przegrzania bez konieczności stosowania zewnętrznego termostatu. PTC pasy grzewcze zbiorników są szczególnie przydatne w zastosowaniach związanych z ochroną przed zamarzaniem — zewnętrzne zbiorniki wody, magazynowanie chemikaliów w zimnym klimacie i odległe instalacje, w których ciągłe monitorowanie termostatu jest niepraktyczne. Maksymalna temperatura robocza pasów PTC jest zwykle ograniczona do 65–85°C , co czyni je nieodpowiednimi do ogrzewania procesowego w wysokiej temperaturze.

5. Płaszcze grzewcze IBC i beczek

Większe formaty rozwiązań grzewczych, zaprojektowanych specjalnie dla beczek 200-litrowych i IBC o pojemności 1000 litrów, płaszcze grzewcze IBC to zasadniczo pełnoobwodowe pasy grzewcze ze zintegrowaną izolacją, które owijają cały cylindryczny korpus kontenera. Łączą się z wtyczkami i złączami przemysłowymi i zazwyczaj zawierają wbudowany termostat z regulowanym zakresem nastawy 20–80°C. Standardowy płaszcz grzewczy IBC o pojemności 1000 litrów zazwyczaj pobiera 1500 do 3000 watów i może podnieść zawartość od 5°C do 40°C w ciągu 4–8 godzin, w zależności od jakości izolacji i temperatury otoczenia.

Porównanie typów pasów grzewczych zbiorników: wydajność w skrócie

Wybór odpowiedniego pasa grzewczego zbiornika wymaga dopasowania technologii grzewczej do temperatury docelowej, wymagań dotyczących gęstości mocy, geometrii zbiornika i klasyfikacji bezpieczeństwa środowiska instalacji.

Tabela 1: Porównanie pięciu głównych typów pasów grzewczych zbiorników pod względem maksymalnej temperatury roboczej, gęstości watów, elastyczności, zdolności do samoregulacji i przydatności do podstawowego zastosowania.

Kluczowe branże i zastosowania pasów grzewczych zbiorników

Taśmy grzewcze zbiorników służą niezwykle szerokiej gamie gałęzi przemysłu, wszędzie tam, gdzie utrzymanie temperatury płynów przechowywanych lub procesowych ma kluczowe znaczenie dla jakości, bezpieczeństwa lub ciągłości działania.

Przetwarzanie ropy, gazu i petrochemii

Ciężka ropa naftowa, olej opałowy i produkty na bazie asfaltu stają się wyjątkowo lepkie lub twardnieją w temperaturach otoczenia, uniemożliwiając ich pompowanie lub przetwarzanie. A pas grzewczy zbiornika stosowany do zbiorników magazynowych i zbiorników dziennych utrzymuje te materiały w ich minimalnej temperaturze umożliwiającej pompowanie – zazwyczaj 40–80°C w przypadku olejów opałowych i 130–160°C w przypadku bitumu. W zastosowaniach na platformach morskich taśmy grzewcze w zbiornikach chłodzonych wodą morską zapobiegają tworzeniu się hydratów w przewodach kondensatu gazowego, gdzie niekontrolowane chłodzenie mogłoby spowodować zatory, których usunięcie zajmie kilka dni.

Produkcja i przechowywanie środków chemicznych

Wiele przemysłowych chemikaliów ma temperaturę zamarzania znacznie powyżej 0°C lub należy je utrzymywać w określonych temperaturach w celu kontroli lepkości. Kwas siarkowy (temperatura zamarzania 10°C przy stężeniu 93%), wodorotlenek sodu (temperatura zamarzania 12°C przy 50% roztworze) i kwas fosforowy (temperatura zamarzania 21°C przy 85%) to typowe przykłady, gdzie pasy grzewcze zbiorników zapobiegają kosztownym zamrożeniom w nieogrzewanych pomieszczeniach magazynowych. W przemyśle chemicznym taśmy grzejne służą również do utrzymywania naczyń reakcyjnych w ściśle określonych, podwyższonych temperaturach podczas przetwarzania wsadowego, gdzie odchylenia temperatury nawet o ±5°C mogą mieć wpływ na jakość i wydajność produktu.

Produkcja żywności i napojów

Tłuszcze i oleje jadalne (olej kokosowy topi się w 24°C, stearyna palmowa w 44°C), czekolada, miód i syropy wymagają precyzyjnego utrzymania temperatury podczas przechowywania i przenoszenia. Silikon spożywczy pasy grzewcze zbiorników certyfikowane zgodnie z normami FDA 21 CFR i rozporządzeniem UE 10/2011 utrzymują te produkty w optymalnych temperaturach przetwarzania bez ryzyka zanieczyszczenia. W zastosowaniach piwowarskich i mleczarskich taśmy grzewcze utrzymują temperaturę zbiornika fermentacyjnego w wąskich granicach (± 0,5°C w przypadku fermentacji precyzyjnej), które bezpośrednio określają charakter produktu i aktywność mikrobiologiczną.

Uzdatnianie wody i infrastruktura komunalna

Głównym czynnikiem wpływającym na ochronę przed zamarzaniem jest ochrona przed zamarzaniem pas grzewczy zbiornika zastosowanie w uzdatnianiu wody. Zbiorniki do przechowywania wody, zbiorniki dozujące chemikalia (chloru, fluoru i koagulantów) oraz zbiorniki do płukania filtrów w instalacjach o zimnym klimacie wymagają ogrzewania w miesiącach zimowych, aby zapobiec uszkodzeniom spowodowanym zamarznięciem. Samoregulujące pasy grzewcze PTC szczególnie dobrze nadają się do tego zastosowania, ponieważ można je pozostawić pod napięciem przez cały rok, zużywając minimalną energię w ciepłe dni i automatycznie zwiększając moc w miarę spadku temperatury.

Produkcja farmaceutyczna i biotechnologiczna

Synteza API (aktywnego składnika farmaceutycznego) często wymaga precyzyjnej kontroli temperatury zbiorników reaktorów i pośrednich zbiorników magazynujących, w których znajdują się rozpuszczalniki, odczynniki i półprodukty. Silikonowe pasy grzewcze kompatybilne z pomieszczeniami czystymi, ze sprzętem ze stali nierdzewnej, są standardowym wyposażeniem w środowiskach farmaceutycznych cGMP (aktualna Dobra Praktyka Produkcyjna). Równomierność temperatury na powierzchni naczynia jest krytycznym parametrem walidacyjnym — najwyższej jakości taśmy grzejne klasy farmaceutycznej zapewniają jednorodność temperatury powierzchni wewnątrz ±3°C w całym obszarze taśmy, wspierając wymagania spójności procesu protokołów kwalifikacji IQ/OQ/PQ.

Pas grzewczy zbiornika a alternatywne metody ogrzewania: porównanie praktyczne

Zrozumienie porównania pasów grzewczych zbiorników z alternatywnymi metodami ogrzewania zbiorników — grzałkami zanurzeniowymi, wężownicami parowymi, taśmą grzejną i systemami recyrkulacji — jest niezbędne do wybrania najbardziej wydajnego i opłacalnego rozwiązania.

Tabela 2: Porównanie taśmy grzewczej zbiornika z czterema alternatywnymi metodami ogrzewania zbiornika pod względem złożoności instalacji, jednorodności temperatury, efektywności energetycznej, kontaktu z płynami i optymalnych scenariuszy zastosowań.

Zaletą nieinwazyjnej instalacji pas grzewczy zbiornika jest szczególnie istotne w przypadku zbiorników zawierających agresywne chemikalia, farmaceutyki lub produkty spożywcze – gdzie jakikolwiek wewnętrzny element grzejny stwarza ryzyko zanieczyszczenia, dodatkowe obciążenie związane z walidacją czyszczenia lub problemy ze zgodnością materiałów. Grzałki zanurzeniowe, choć wydajne termicznie, wymagają penetracji zbiornika, uszczelnienia i okresowego wyjmowania w celu kontroli, co nie jest konieczne w przypadku zewnętrznego pasa grzewczego.

Jak dobrać rozmiar i wybrać pas grzewczy zbiornika: parametry krytyczne

Prawidłowy dobór pasa grzewczego zbiornika wymaga obliczenia strat ciepła ze zbiornika, energii nagrzewania wymaganej do podniesienia zawartości do temperatury docelowej w żądanym przedziale czasowym i dopasowania tych wymagań do pasa o odpowiedniej gęstości watów i powierzchni pokrycia.

Podstawowe równanie wymiarowania to:

Wymagana moc (W) = [M × Cp × ΔT / t] Strata ciepła (W)

Gdzie: M = masa zawartości (kg), Cp = ciepło właściwe cieczy (J/kg·K), ΔT = wymagany wzrost temperatury (K), t = dopuszczalny czas nagrzewania (sekundy), Strata ciepła = straty ciepła przez nieizolowane ściany naczynia oraz górną/dolną powierzchnię.

Praktyczny przykład: 200-litrowa stalowa beczka oleju palmowego (Cp ≈ 2000 J/kg·K, gęstość ≈ 900 kg/m3) wymaga podgrzania od 15°C do 45°C w ciągu 4 godzin, przy temperaturze otoczenia 5°C i minimalnej izolacji:

• Masa zawartości: 200 × 0,9 = 180 kg
• Energia nagrzewania: 180 × 2000 × 30 = 10 800 000 J = 3 000 Wh
• Wymagana moc rozgrzewania: 3000 Wh / 4 h = 750 W
• Szacunkowa strata ciepła (nieizolowany beczka 200L przy ΔT=35°C): około 200–350 W
• Całkowita wymagana moc paska: około 1000–1100 W

Standardowy pas grzewczy z gumą silikonową o mocy 1200 W będzie odpowiedni do tego zastosowania, z zapasem 10–20% w celu uwzględnienia zmienności warunków otoczenia.

Dodatkowe parametry wyboru obejmują:

• Napięcie: Standardowe napięcia zasilania 120 V, 240 V lub 480 V (jedno- lub trójfazowe) muszą odpowiadać dostępnej infrastrukturze elektrycznej. Pasy trójfazowe są powszechne w instalacjach przemysłowych o większej mocy powyżej 3 kW.
• Klasyfikacja obszarów niebezpiecznych: Jeśli instalacja znajduje się w strefie 1 lub strefie 2 sklasyfikowanej przez ATEX/IECEx (łatwopalne opary lub pył), taśma grzejna musi posiadać odpowiedni certyfikat Ex (np. Ex e, Ex d lub Ex n). Standardowych pasów grzewczych nie wolno nigdy używać w atmosferze niebezpiecznej.
• Typ regulatora temperatury: Termostaty włączające/wyłączające są odpowiednie do ochrony przed zamarzaniem i niekrytycznego utrzymywania temperatury. Sterowniki PID są wymagane w zastosowaniach farmaceutycznych, związanych z bezpieczeństwem żywności lub procesami precyzyjnymi.
• Materiał statku i stan powierzchni: Szorstkie powierzchnie zmniejszają skuteczność kontaktu termicznego. Materiał interfejsu termicznego (TIM), taki jak pasta termoprzewodząca lub dopasowująca się podkładka silikonowa, znacznie poprawia przenoszenie ciepła na szorstkie, skorodowane lub nierówne powierzchnie naczynia.

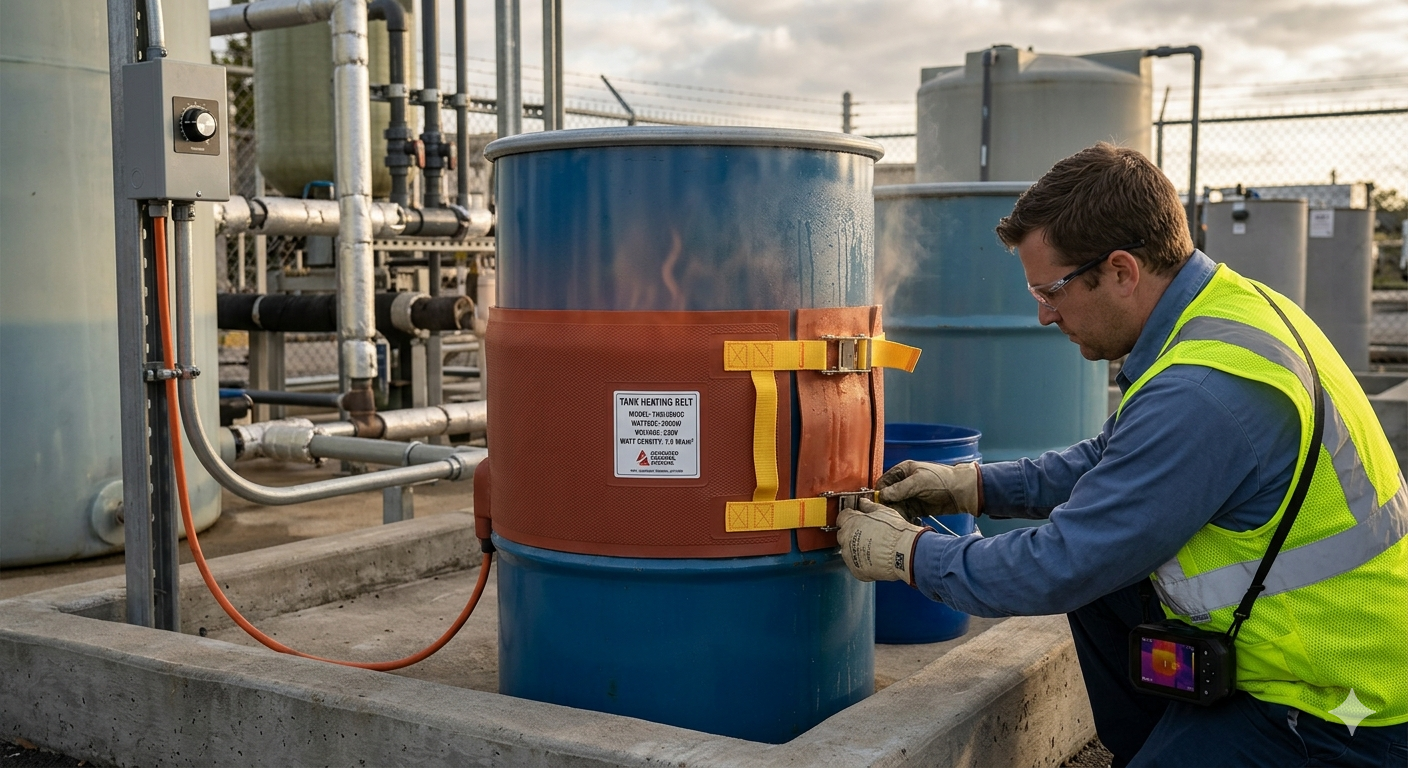

Najlepsze praktyki instalacyjne zapewniające maksymalną wydajność i bezpieczeństwo

Właściwy montaż pasa grzewczego zbiornika stanowi większość różnicy pomiędzy systemem, który skutecznie utrzymuje temperaturę docelową, a systemem, który zużywa nadmiar energii, powoduje nierównomierne ogrzewanie lub przedwcześnie ulega awarii.

• Oczyść powierzchnię naczynia przed instalacją: Usuń rdzę, kamień, brud i olej z obszaru styku. Nawet cienka warstwa zanieczyszczeń powierzchniowych działa jak izolator termiczny, zmniejszając efektywność wymiany ciepła o 10–30%. W przypadku zbiorników stalowych najlepszą praktyką jest szczotkowanie gołego metalu i nałożenie cienkiej pasty termoprzewodzącej przed montażem pasa.
• Maksymalizuj obszar kontaktu: Pas powinien przylegać płasko do powierzchni naczynia, bez szczelin powietrznych. W przypadku lekko nierównych powierzchni użyj pasków lub opasek, aby równomiernie napiąć pasek, zamiast polegać na samym kleju. Szczeliny powietrzne tworzą gorące punkty w elemencie paska, które przyspieszają degradację.
• Zawsze dodawaj izolację zewnętrzną: Bez izolacji na pasie grzejnym do 50% wytworzonego ciepła jest tracone na skutek konwekcji powietrza z otoczenia. Owinięcie taśmy i zbiornika izolacją z wełny mineralnej, pianki lub włókna szklanego o grubości co najmniej 25–50 mm zazwyczaj zmniejsza zużycie energii o 40–60% w porównaniu z instalacją nieizolowaną.
• Ustaw prawidłowo termoparę lub czujnik: Czujnik temperatury powinien być umieszczony na ścianie naczynia, a nie na powierzchni taśmy, aby mierzyć rzeczywistą temperaturę zbiornika/płynu, a nie temperaturę powierzchni taśmy. Umieszczenie czujnika pomiędzy taśmą a naczyniem (na ścianie naczynia) zapewnia najdokładniejszy odczyt do celów kontrolnych.
• Zainstaluj wyłącznik bezpieczeństwa przed wysoką temperaturą: Oprócz głównego regulatora temperatury należy zawsze montować niezależne urządzenie zabezpieczające przed przegrzaniem (oddzielny wyłącznik termiczny lub termostat ustawiony na 20–30°C powyżej docelowej wartości zadanej). Chroni to przed awarią sterownika prowadzącą do niekontrolowanego przegrzania.
• Postępuj zgodnie z przepisami dotyczącymi instalacji elektrycznych: Pasy grzewcze zbiornika muszą być podłączone przez wykwalifikowanego elektryka zgodnie z NEC (USA), IEC 60519 lub obowiązującymi lokalnymi przepisami elektrycznymi. Zabezpieczenie przed zwarciem doziemnym (GFCI) jest obowiązkowe w przypadku instalacji na zewnątrz lub w pomieszczeniach wilgotnych.

Często zadawane pytania dotyczące pasów grzewczych zbiorników

P: Czy pas grzewczy do zbiorników może być stosowany w zbiornikach plastikowych i IBC?

Tak, ale z istotnymi zastrzeżeniami. W przypadku zbiorników z tworzyw sztucznych — zwykle z HDPE lub polipropylenu — należy dokładnie ograniczyć maksymalną gęstość watów, aby zapobiec przekroczeniu przez taśmę temperatury ugięcia pod wpływem ciepła (HDT) tworzywa sztucznego. HDPE mięknie powyżej 80°C; polipropylen powyżej 100°C. W przypadku naczyń plastikowych należy stosować paski silikonowe o niskiej gęstości mocy (0,3–0,8 W/cm²) z dokładnym sterowaniem termostatem, aby utrzymać temperaturę powierzchni naczynia znacznie poniżej HDT tworzywa sztucznego. Nigdy nie używaj pasów o dużej mocy przeznaczonych do zbiorników metalowych na naczyniach z tworzyw sztucznych – miejscowe przegrzanie spowoduje trwałe odkształcenie pojemnika.

P: Jak długo wytrzymują pasy grzewcze zbiorników?

Żywotność zależy w dużym stopniu od temperatury roboczej, cyklu pracy i jakości instalacji. Pas grzejny z gumy silikonowej pracujący w umiarkowanych temperaturach (poniżej 150°C) przy 50% cyklu pracy i odpowiedniej izolacji zazwyczaj osiąga 5–10 lat żywotności. Paski pracujące w sposób ciągły w temperaturze znamionowej lub w jej pobliżu będą miały znacznie krótszą żywotność — silikonowa izolacja i uzwojenia elementów ulegają przyspieszonemu starzeniu termicznemu powyżej 80% ich maksymalnej temperatury znamionowej. Zaleca się coroczną kontrolę okresową pod kątem pęknięć, rozwarstwień lub odbarwień płaszcza zewnętrznego.

P: Jaka jest różnica między pasem grzewczym zbiornika a taśmą grzejną do rur?

Pasy grzewcze zbiorników są przeznaczone do owijania cylindrycznego korpusu statku i zapewniania ogrzewania powierzchniowego na dużej powierzchni — mają znacznie wyższą całkowitą moc wyjściową (zwykle od 500 W do 5 kW) i są zbudowane jako kompletne zespoły taśmowe o określonych wymiarach. Taśma grzejna do rur to ciągły, elastyczny element przeznaczony do układania wzdłuż rury i utrzymywania temperatury na odcinkach liniowych. Podczas gdy w niektórych zastosowaniach taśmę grzejną można owinąć wokół małych zbiorników, dedykowane pasy grzewcze zbiorników zapewniają bardziej równomierną dystrybucję ciepła na powierzchni zbiornika i lepiej nadają się do utrzymywania temperatury płynów luzem w pojemnikach do przechowywania.

P: Czy pasy grzewcze zbiorników działają na izolowanych zbiornikach?

Tak — i w rzeczywistości dodanie izolacji zewnętrznej na pasie grzewczym na już zaizolowanym zbiorniku jest nadal korzystne. Pas grzewczy instaluje się na zewnętrznej powierzchni zbiornika, pod ewentualnym płaszczem izolacyjnym. Izolacja zewnętrzna taśmy grzewczej ma kluczowe znaczenie niezależnie od izolacji wewnętrznej zbiornika, ponieważ zapobiega utracie ciepła z taśmy na zewnątrz do powietrza otoczenia. W przypadku zbiorników z istniejącą okładziną izolacyjną z pianki lub wełny mineralnej, pas instaluje się zazwyczaj poprzez tymczasowe usunięcie okładziny w strefie instalacji, nałożenie pasa na gołą ścianę zbiornika, a następnie ponowne założenie okładziny na zespół pasa.

P: Czy jeden pas grzewczy zbiornika może równomiernie ogrzać całą zawartość dużego zbiornika?

Pojedynczy pas grzewczy umieszczony na jednej wysokości w dużym zbiorniku wytworzy gradient temperatury – cieplej w pobliżu strefy pasa, chłodniej w górnej i dolnej części. W przypadku zbiorników większych niż około 500 litrów zastosowanie wielu pasów rozmieszczonych pionowo w odstępach 30–40 cm lub zainstalowanie płaszcza grzewczego o pełnej wysokości, który zakrywa większość cylindrycznej ściany zbiornika, zapewnia znacznie lepszą równomierność temperatury. Alternatywnie, połączenie pasa grzewczego o niższej mocy z pompą recyrkulacyjną lub mieszadłem mechanicznym w zbiorniku przyspiesza dystrybucję ciepła i przezwycięża rozwarstwienie termiczne.

P: Czy stosowanie pasów grzewczych do zbiorników w przypadku cieczy łatwopalnych jest bezpieczne?

Standardowe pasy grzewcze zbiorników nie są certyfikowane do stosowania z cieczami łatwopalnymi lub w obszarach niebezpiecznych. W przypadku zastosowań obejmujących łatwopalne rozpuszczalniki, paliwa lub chemikalia, gdzie mieszaniny oparów i powietrza mogą osiągnąć stężenie wybuchowe (ATEX strefa 1 lub strefa 2), należy stosować wyłącznie pasy grzejne z certyfikatem ATEX/IECEx, z odpowiednią grupą wyposażenia i klasą temperaturową (klasa T). Klasę T należy dobrać tak, aby maksymalna temperatura powierzchni pasa nigdy nie przekroczyła temperatury samozapłonu najbardziej wrażliwej występującej substancji palnej, przy zachowaniu odpowiednich marginesów bezpieczeństwa.

Wniosek: wybór odpowiedniego pasa grzewczego zbiornika zapewniającego długoterminową niezawodność

A pas grzewczy zbiornika to jedno z najbardziej opłacalnych i wszechstronnych narzędzi do utrzymywania temperatur procesowych, zapobiegania uszkodzeniom związanym z zamarzaniem i kontrolowania lepkości przechowywanych płynów w szerokim zakresie zastosowań przemysłowych. Nieinwazyjna instalacja, elastyczne opcje konfiguracji i kompatybilność z praktycznie każdym cylindrycznym lub prawie cylindrycznym zbiornikiem sprawiają, że taśmy grzewcze są preferowanym wyborem, gdy grzałki zanurzeniowe, wężownice parowe lub systemy recyrkulacji są niepraktyczne lub niepotrzebnie skomplikowane.

Pomyślne zastosowanie zależy od prawidłowego doboru mocy w oparciu o rzeczywiste obliczenia obciążenia cieplnego, doboru odpowiedniej technologii grzewczej do zakresu temperatur i środowiska chemicznego, prawidłowego montażu z izolacją zewnętrzną oraz dokładnej kontroli temperatury. Prawidłowo dobrany i zainstalowany pas grzewczy zbiornika z wysokiej jakości izolacją zazwyczaj osiąga efektywność energetyczną na poziomie 85–95%, co oznacza, że ​​zdecydowana większość pobieranej mocy elektrycznej dociera do zawartości zbiornika, a nie jest tracona do atmosfery.

Niezależnie od tego, czy Twoim zastosowaniem jest ochrona przed zamarzaniem wiejskiej stacji uzdatniania wody, utrzymywanie oleju palmowego w temperaturze przetwarzania w fabryce żywności, czy też utrzymywanie możliwości pompowania ciężkiej ropy naftowej w terminalu na morzu, istnieje konfiguracja pasa grzewczego zbiornika zaprojektowana tak, aby spełnić te wymagania – a dokładne dopasowanie tej konfiguracji do konkretnych warunków jest kluczem do lat niezawodnej i energooszczędnej pracy.
